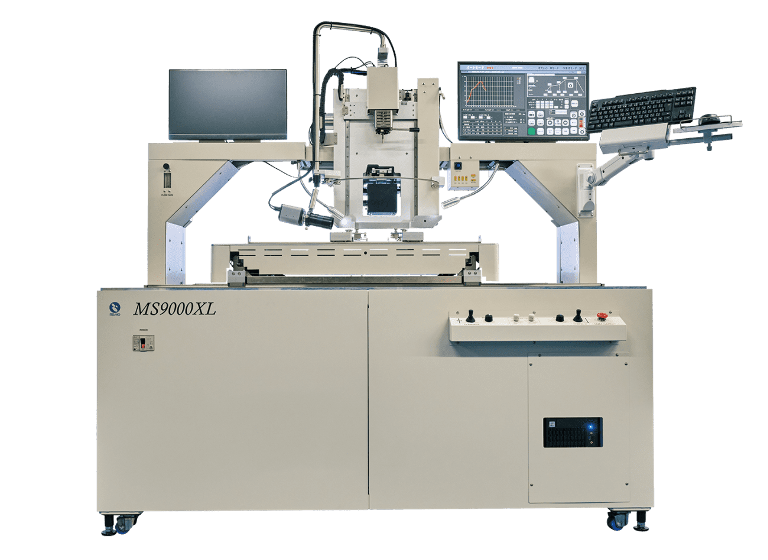

検査工程からの自動化を実現させる次世代大型基板対応ハイエンドモデル
次世代Beyond5Gを見据えたサーバーや基地局向け大型多層重量基板に最適なリワーク装置です。
- 大型、多層、重量基板に対応
- 部品取り外し＆温度プロファイル作成 同時実行
- 最高精度の位置合わせ
- 最先端のクリーニングシステム
- 超高効率な加熱システム
- 最高精度の再搭載
- 幅広い拡張機能
- 安心安全のサポート
- 各種設備との連携システム
■ オプション
クリーニング動作自動機能
クリーニング対象のエリアと経路を指定することで、加熱動作開始から対象箇所のクリーニング終了までの一連の動作を自動で遂行。
■ 各種設備との連携システム
- 目視検査支援機との自動連結システム：目視検査支援機の検査後にリワーク作業を自動化
【日立技研株式会社】
- AOI 外観検査装置との自動連結システム：外観検査装置の検査後にリワーク作業を自動化
【ヤマハ発動機株式会社】
■ 基本仕様
| 対応基板サイズ | 標準：50×50〜650×700mm オプション：5×5 〜650×700mm |
| 対応部品サイズ | BGA・CSP/SMD部品：1×1〜150×140mm チップユニット（オプション）：0402〜 |
| 上部ヒーター（トップ） | 熱風式カートリッジヒーター 約1040W |
| 下部ヒーター遠赤外線（ボトム） | 遠赤外線IR式ヒーター 約8000W |
| ボトムヒーターエリア | 640×700mm |
| 部品実装 | 繰り返し搭載精度±25μm |
| XYテーブル | 基板固定方式 Yレールクランプ（異形基板用：基板クランプ6個・高強度基板クランプ10mm6個） |
| カメラ | 5.0Mpx電動ズーム プリズム分光式 |
| モニター | 24インチLCD（操作） |
| エアー源 | ドライエアー0.5〜0.8（MPa）※2.1kW以上推奨（220l/min） |
| 装置寸法／重量 | 1850（W）×970（D）×1750（H）mm 約230kg |
| 電源・電気容量 | 三相 AC200V〜230V 50/60Hz（最大10kW 60A） |
